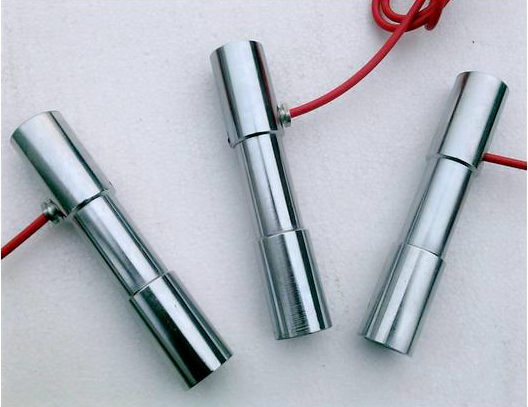

VWR 型振弦式鋼筋計適用于長期埋設在水工結構物或其它混凝土結構物內，測量結構物內部的鋼筋應力，并可同步測量埋設點的溫度。加裝配套附件可組成錨桿測力計、基巖應力計等測量應力的儀器。振弦式應變計具有智能識別功能。VWR 型振弦式鋼筋計，其中包括有 VWR-20、VWR-22、VWR-25、VWR-28、VWR-32、VWR-36 等系列型號。當被測結構物內部的鋼筋發生應力變化時，鋼筋計將受到拉伸或壓縮，鋼套同步產生變形，該變形導致應變儀經受拉伸或壓縮變形，該變形傳遞到振動線以轉變?yōu)檎裣覒?yīng)力的變化，從而改變振弦的振動頻率。電磁線圈激勵振弦并測量其振動頻率。頻率信號通過電纜傳輸?shù)阶x取裝置，并且可以測量待測結構中鋼筋上的應力。同時測量埋點的溫度值。

　　VWR 型振弦式鋼筋計由前后連接拉桿、鋼套、應變計、信號傳輸電纜等組成。

　　埋設在水工結構物或其它混凝土結構物內的鋼筋計，受到的是應力和溫度的雙重作用，因此鋼筋計一般計算公式為：

　　σm = k△F + b△T = k (F - F 0 ) + b (T - T 0 )

　　式中： σm — 被測結構物鋼筋所受的應力值，單位為 MPa 。注：VWR 型振弦式鋼筋計的敏感測量元件，其與測力鋼套的材料線膨脹系數極為接近，試驗所得其溫度修正系數 b 甚小。

　　一、概述

　　鋼筋計由傳感器和連接拉桿兩部分組成，傳感器用于測量，兩根拉桿用于傳感器與被測鋼筋的連接，從而完成力的傳遞。

　　鋼筋計是測量受力物體應力的儀器，儀器經加裝一些附件可以組成錨桿測力計、基巖應力計等，這些儀器的工作情況及安裝條件各不相同，所以埋設安裝方法有所不同。下面主要對埋設在混凝土內的鋼筋計的安裝方法作一些簡述，其他場合的埋設安裝方法可參照進行。

　　二、鋼筋計的選型

　　正常情況下根據設計要求按鋼筋的直徑選配相應規格的鋼筋計。因特殊原因，所選用的鋼筋計規格與被測鋼筋不匹配(如要求測量的應力范圍大于所配鋼筋計的測量范圍時)，此時可采用鋼筋計標號大于被測鋼筋直徑的方法，但計算時 K 值要乘系數。

　　三、安裝埋設方法

　　(1)拉桿與鋼筋的連接

　　先將鋼筋計檢測一遍，確定傳感器完好后，將鋼筋計兩端的拉桿擰下，分別與被測的鋼筋焊接在一起。安裝鋼筋計地方的被測鋼筋最好不要有綁扎接頭，如有綁扎接頭應距傳感器2.5 米以上的距離。

　　鋼筋計拉桿與被測鋼筋的焊接可采用高頻對焊、接口倒角電焊和熔槽焊，焊接一定要在同一軸線上焊接牢靠，焊好后變形要小。角度大了要調整，使其盡量保持在同一軸線上。

　　(2)整體就位

　　當被測鋼筋網未扎完時，將兩根焊好較長鋼筋的拉桿分別旋在鋼筋計傳感器的兩端，并用管絲鉗擰緊，形成一根長鋼筋后將其就位到被測鋼筋網上。

　　(3)搭焊就位

　　當被測鋼筋網扎完時，在鋼筋網上準備安裝鋼筋計的部位截取 1.5 米長左右鋼筋，將其一裁二根，對(或搭焊)上拉桿。將焊上鋼筋的拉桿擰在鋼筋計上，搭焊在鋼筋網上，搭焊長度要大于 10 倍的鋼筋計直徑，焊接時要給傳感器的部位澆水冷卻，使傳感器溫度不要太高，

　　但不得在焊縫處澆水。

　　(4)測量

　　測量單支振弦式傳感器時將測量線快速插頭插在讀數儀的左邊插座上，將連接電纜夾子對應連接上傳感器的輸出電纜， 黑、紅測頻率，白、綠測溫度。
